一臺進口高壓電機集電環維修案例

      一臺1000KW的進口高壓電機，使用6年后進行常規檢查、維護，拉運回廠維修。附電機銘牌如下：
一、故障描述

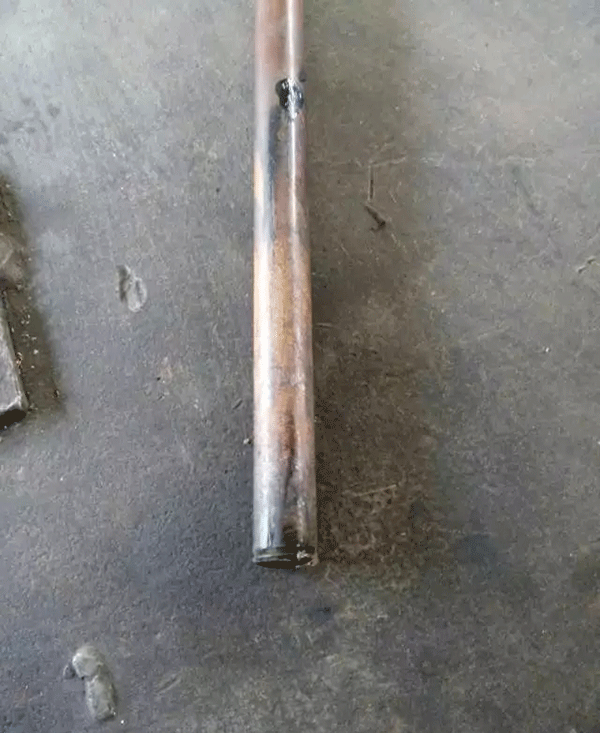

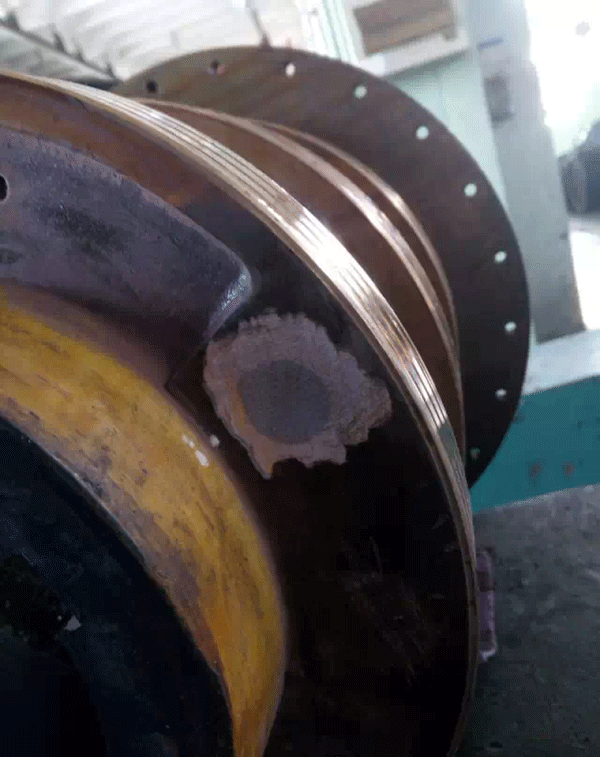

      電機解體過程中，需要拆卸集電環，發現集電環一相的導電桿斷裂，如下圖：

二、問題分析

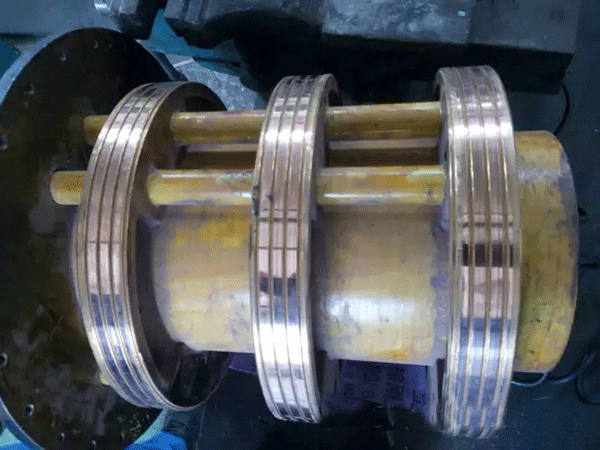

      分析整個進口高壓電機集電環的結構，導電桿是通過與集電環絲扣連接，再在集電環端面焊接，與里面集電環連接的導電桿經過外面的集電環，采用穿過絕緣管的方式，絕緣管內徑20mm,導電桿直徑17mm，導電桿與絕緣管之間的空隙沒有填充物。

      可以判定進口高壓電機集電環導電桿的斷裂，主要是由于振動原因引起的。由于導電桿與絕緣管之間的空隙沒有填充物，電機運行過程中引起導電桿振動，可以看到斷裂的導電桿是最長的一根，振動幅度最大。

三、故障處理

      給進口高壓電機制作新的導電桿，與集電環端部絲扣連接，端面使用銀銅焊條焊接，同時在所有的導電桿與集電環間隙填滿絕緣材料。
